IEP - Arcade Joystick Mania

Posizione:	19°
Voti ottenuti:	0

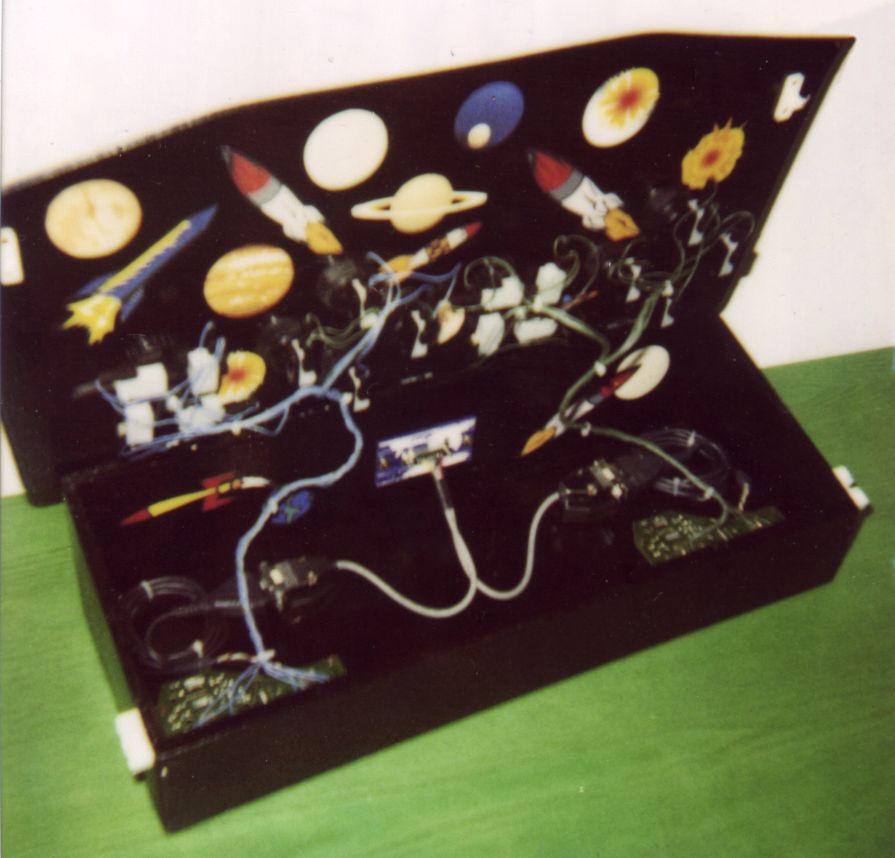

Nome del joystick:	MegaBLAST
Nome del Costruttore:	Enrico Bellati
Data di costruzione:	02/09/99
Fotografie del Joystick Arcade:

Informazioni addizionali:
Ciao Ugo, finalmente sono riuscito a trovare il tempo per realizzare il mio Joystick Arcade. Pensa che era da circa un anno e mezzo che ero in possesso dei pulsanti e le manopole ma non riuscivo mai a trovare il tempo per la realizzazione. Comunque vengo al punto: La costruzione è in legno laccato con una vernice grofata (ad effetto buccia d'arancia) che fa molto HI-TEC, per ora ho scelto la formazione a 4 pulsanti per postazione (che purtroppo come tutti sappiamo diventano due in caso di doppio), ma mi sto documentando per sostituire gli stampati dei due pad con l'elettronica di una tastiera, in modo da potere avere 6 pulsanti indipendenti sulle due postazioni. Il cavo a Y per la connessione dei 2 pad è inserito all'interno con verso l'esterno un connettore a 15 poli da pannello per consentire lo scollegamento e poter inserire altri controlli (tipo volante o FlyJoy per simulatori di volo). Il piano è inclinato di circa 30° e sul fondo ho fissato con colla termica delle piccolissime semisfere di silicone che non disturbano e garantiscono un'ottima satabilità del tutto. il coperchio e apribile tramite delle cerniere poste sul retro, per consentire eventuali riparazioni e, soprattutto, accedere al sotto della manopola dove, agendo su una leva, la si può impostare su 4 o 8 posizioni (molto utile per giochi come pac-man o lady bug che richiedono solo le 4 posizioni base e non riconoscono le altre e quindi quando si volesse voltare a destra e si facesse per sbaglio contatto destra-giù non si otterrebbe nulla). L'utilizzo risulta quanto di più eccitante mi possa ricordare in fatto di controllo arcade, ricreando a casa un'atmosfera che riporta ai mitici anni in cui frequentavo le sale giochi, un viaggio a ritroso nel tempo dove, all'avvio del MAME (non ci saranno mai abbastanza grazie per l'immenso NICOLA), la stanza svanisce per lasciare posto a voci, sensazioni e aromi di un passato che magicamente ritorna a essere presente.. Scusate la divagazione poetica ma sono veramente commosso, scrivo questo post appena dopo avere usato per la prima volta il Joystick finito. Che altro dire, non ambisco a posti di vetta nella classifica, volevo solo rendervi tutti partecipi anche della mia esperienza e cogliere l'occasione per ringraziare alcune persone: Mia madre, che ha sopportato il caos più totale in casa per tutta la settimana di costruzione e soprattutto per aver interrotto tutto quello che faceva (ritinteggiava la casa) per correre a cercarmi delle vitine indispensabili (io non potevo assolutamente muovermi). Mio padre per i buchi della versione che ho scartato, ma intanto ho imparato a farli. A mio cugino Marcello per la pazienza nella verniciatura (lui fa il verniciatore di mobili ma, non avendo nessuno dei due mai utilizzato il tipo di vernice che gli ho portato,siamo quasi impazziti per capire come funzionava) A Stefania (grazie Ste) per la sua veramente infinita pazienza e comprensione, credo sia ipotizzabile stia partecipando a un qualche concorso per diventare la rappresentante mondiale delle fidanzate trascurate :))) E ultimo, ma non ultimo, grazie anche a te Ugo che sei per me, e sicuramente tantissimi altri appassionati di emulazione, un punto di riferimento giornaliero e autorevole, senza di te, sono certo, il mio e altri JoystickArcade non sarebbero mai stati realizzati. Un saluto a tutti e grazie.

Posizione:	18°
Voti ottenuti:	0
Nome del joystick:	Dual Optimal Joystick "Non più" Gravis
Nome del Costruttore:	Michele Meli
Data di costruzione:	13/11/99
Fotografie del Joystick Arcade:

Informazioni addizionali:
Come si può capire dal nome, questi due joystick sono stati ricavati da due Gravis Grip Pad i quali possono essere usati sotto Windows in modalità dual con ben otto tasti ciascuno. Parte tecnica: Le schede sono state fissate sopra un piano di PVC isolante, che è anche la base dei joystick. Sulle schede sono stati saldati dei fili ottenuti sacrificando dai cavi EIDE a 40 poli usati per gli Hard disk in modo da ottenere la massima flessibilità interna ed evitare che si strappassero. A sua volta tali fili sono stati cablati con dei mammut fissati anchessi sul piano di PVC, in modo da non tenerli troppo in tensione. Il tutto è stato poi collegato alle cloche ed ai pulsanti utilizzando dei faston. Infine per quanto riguarda il telaio cè da dire che è completamente in acciaio inossidabile, saldato e smerigliato in modo da renderlo opaco. Parte ergonomica: Come si può vedere un joystick è stato costruito con la cloche a destra ed i pulsanti a sinistra (quello che abitualmente uso io), mentre laltro è simmetrico (ovvero ha la cloche a sinistra ed i pulsanti a destra). Questo perché quasi tutti i miei amici usano la cloche con la mano sinistra, al contrario di me, ma in caso di evenienza io non ho nessun problema a giocare anche nellaltro modo. Inoltre i telai sono inclinati di circa 15 gradi e con unampia base dappoggio sotto la cloche in modo da rendere minimo lo stress per il polso. Parte Economica: Questa è la parte più dolente, anche se non esageratamente. Per quanto riguarda i PAD della Gravis questi mi sono stati regalati usati da un mio amico che li aveva sostituiti con dei Gravis Gamepad Pro (...ma, non vedevo lesigenza, comunque meglio per me!), i telai li ha costruiti mio padre a lavoro (quindi anche questi gratis!!!), per le cloche 15.000 lire luna, i tasti 2.500 luno e infine 15.000 lire di materiale vario (mammut, faston, cavo EIDE): spesa totale 85.000. Ringraziamenti: Prima di tutto devo ringraziare la Labronica Giochi di Livorno che mi ha gentilmente reperito il materiale addirittura nuovo e non usato come avevo chiesto loro (mi hanno anche regalato due tasti in più come scorta!!!), Claudio detto RADO (Santacla@pmail.net) per le saldature fatte ad opera darte, mio padre per i telai praticamente indistruttibili e me stesso per lidea, per il progetto su AUTOCAD, per il reperimento del materiale, per il coordinamento e per lassemblaggio.

Posizione:	17°
Voti ottenuti:	11

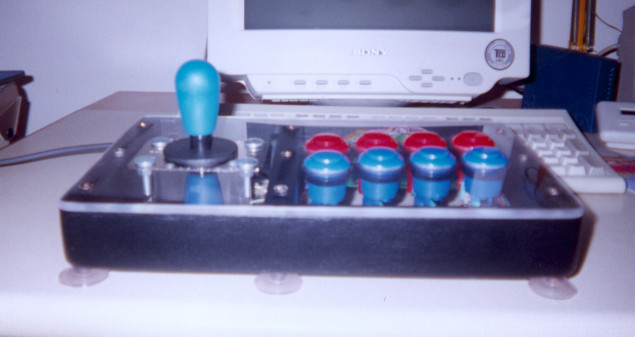

Nome del joystick:	FAME
Nome del Costruttore:	Livio Meglio
Data di costruzione:	08/05/99
Fotografie del Joystick Arcade:

Informazioni addizionali:

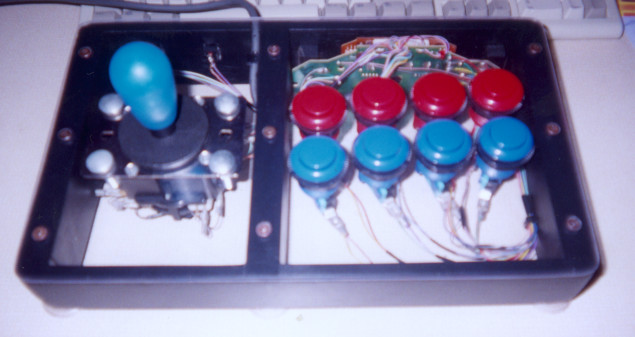

Ciao Ugo, finalmente ho trovato il tempo per fare delle foto alla mia creatura: FAME (free arcade machine emulator), il nome non è il massimo dell'originalità ma... Le caratteristiche del joystick arcade credo siano molto interessanti: joystick = microswich, con manopola a cono rovesciato (la migliore) pulsanti = 8 pulsanti microswich gamepad = è un ottimo keyboard emulator (suncom sfx)con caratteristiche importanti: 8 pulsanti programmabili sia come tasti normali sia come tasti turbo(basta premere il pulsante nel joystick e il tasto che si vuole far corrispondere nella tastiera), 4 profili memorizzabili, cavo sdoppiato con una presa per la tastiera (funzionano 8 tasti)e una per porta joystick (in questo caso funziona come un normale joystick con però solo 4 pulsanti utilizzabili). Ci sono 3 levette sul lato posteriore (non visibili nelle foto): 2 per i 4 profili e una per programmare i tasti. Ecco le caratteristiche della scatola: scatola con bordi arrotondati piano plexiglass = spessore 5mm, dimensioni 32,5cm x 19,5cm il joystick è inclinato = alt.min:5cm, alt.mass:6,5cm (con le 6 ventose schiacciate) ringraziamenti: Sergio per avermi scannerizzato le foto che altro dire.... costo e tempo per realizzarlo: lasciamo perdere..... P.S. Tti ringrazio per avermi dato l'idea, purtroppo le foto non rendono giustizia al mio joystick (il blue e il rosso sono molto più scuri nell'originale)

Posizione:	16°
Voti ottenuti:	14

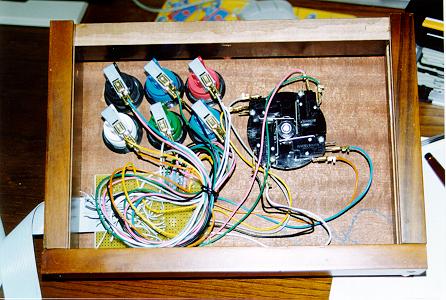

Nome del joystick:	Mio Joystick
Nome del Costruttore:	Leandro Dardini
Data di costruzione:	26/10/98
Fotografie del Joystick Arcade:

Informazioni addizionali:

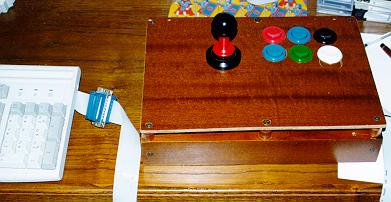

Particolarità della costruzione, l'utilizzo della tastiera e non di un pad dedicato. Non avendo i soldi per comprarmi e cannibalizzare un joy, ho optato per una modifica alla tastiera in modo da agganciarci il joystick. Il risultato è sorprendente. Ho costruito il joystick in un paio di ore, più due settimane per decifrare il circuito della tastiera e un'altra per imparare a utilizzare il saldatore... Vorrei aver fatto una foto alle miei dita... l'indice era tutto coperto di bruciature... Il case è stato costruito da mio padre, con materiale di recupero... quindi un pò bruttino... Il costo totale dell'opera, 25.000 lire. In effetti ho comprato due joystick e 12 pulsanti spendendo 50.000. Ho realizzati entrambi i joystick ... finalmente ho potuto giocare a track&field!!! Dalla mia homepage al seguente indirizzo: http://skyscraper.fortunecity.com/linux/500/joy.htm Potete trovare altre informazioni sulla costruzione, compresa una mini guida passo per passo.

Posizione:	15°
Voti ottenuti:	16

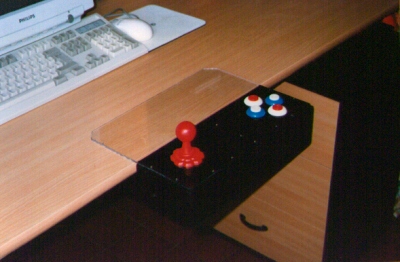

Nome del joystick:	DKappa Joy
Nome del Costruttore:	Franco "DashuKappey" Rippoli
Data di costruzione:	06/09/98
Fotografie del Joystick Arcade:

Informazioni addizionali:

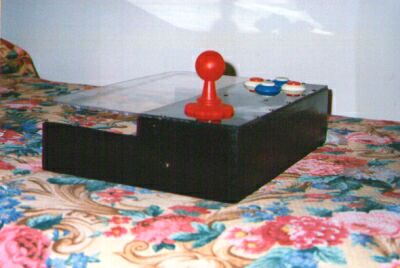

Ciao, Ugo. Ho finalmente "scannerizzato" la foto del joystick arcade che ho costruito durante le ferie di agosto. Non è bellissimo per quanto riguarda l'estetica, ma a me interessa la comodità e la funzionalità. Ha un particolare sistema di aggancio realizzato in modo che la base del Joystick sia in linea con il piano della scrivania. Tempo impiegato: una giornata per : - taglio di una vecchia scatola di legno contenente bottiglie di vino - foratura piano in plexiglass - verniciatura scatola e retro del plexiglass (4 ore di asciugatura) - montaggio componenti e avvitatura generale. e per finire un paio d'ore per il cablaggio interno del cavo joystick. Costi: Scatola: trovata in cantina, Plexiglass: 6.000 Lire, Joystick arcade + 4 bottoni: 23.000 Lire totali (i componenti sono usati) Cablaggi: 7.700 Lire. Ti ringrazio anche se non potrai pubblicare il mio lavoro e ti faccio i complimenti per il tuo sito, in particolare per l'area Records (oltre, ovviamente, ai Joystick) dove seguo divertito le tue avventure per ottenere immagini GIF che non siano dei semplici rename...:))) (ci potresti scrivere un libro di barzellette) Ciao e grazie.

Posizione:	14°
Voti ottenuti:	17
Nome del joystick:	Povero Click
Nome del Costruttore:	SoloLoGo
Data di costruzione:	27/07/98
Fotografie del Joystick Arcade:

Informazioni addizionali:
Ciao Ugo, questo è il mio Joystick Arcade e si chiama PoveroClick (perchè fatto interamente con materiali di scarto). É fatto più o meno seguendo le tue indicazioni, ma ho cercato di renderlo il più possibile robusto (legno e ferro) e compatto. I tasti sono del modello vecchio (quelli con l'intelaiatura in ferro che sostiene il microswitch) è perciò in grado di resistere anche ai più accaniti giocatori. Volevo ringraziare Mulas che nonostante l'età (83 anni!!!) ha partecipato attivamente al mio progetto. Infine grazie a te per l'idea e per la guida. Continua così.

Posizione:	13°
Voti ottenuti:	18

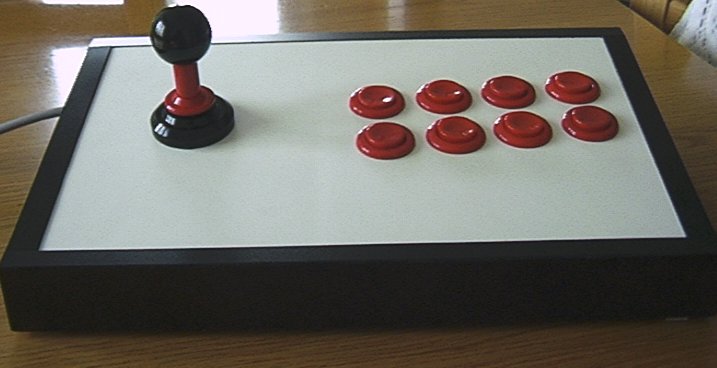

Nome del joystick:	Cheap
Nome del Costruttore:	GheboL
Data di costruzione:	10/04/99
Fotografie del Joystick Arcade:

Informazioni addizionali:
Ciao Ugo, ecco il mio "cheap". Gli ho dato questo nome perché in effetti mi è stato molto economico costruirlo. Innanzitutto non ho sacrificato alcun joystick o tastiera, ma ho semplicemente utilizzato al meglio la porta joystick. La struttura esterna ed il piano sono costituiti da tavolette di legno rivestite di una elegante impellicciatura. Il joystick è del modello più comune, molto solido e di facile riparazione grazie all'utilizzo di microswitch facilmente sostituibili. Stesso identico discorso vale per i pulsanti, molto comodi e dotati di un "click" davvero confortevole. Per quanto riguarda il costo complessivo ecco una tabella abbastanza inutile ma significativa: Tavolette di legno 0 (presi dal garage di mio padre) Formica 0 (idem) Viti,colla,ecc 0 (come sopra) 1 Joystick 0 (regalato) 8 Pulsanti 0 (regalati anche loro) Cavi e fili 0 (rimanenze di un volante made at home) Gommini 0 (ho tagliuzzato una gomma da cancelleria) Cavo prolunga joystick 0 (ce l'avevo già :)))) 8 Resistenze da 100 Kohm 0 (me l'ha date Mauro, grazie!) Connettore 15 poli + scatola 0 (vedi sopra) ------------------------------------------------------------------------ TOTALE 0 lire Il tempo di costruzione totale compreso quello speso alla ricerca dei componenti e per la progettazione, si aggira sulle tre settimane. Devo ringraziare in primo luogo il Sig.Chinea che mi ha gentilmente regalato joystick e pulsanti, mio padre che mi ha aiutato nella realizzazione della struttura in legno (ha fatto quasi tutto lui), Zelig ed Antonio Orlando per lo schema del circuito e Mauro (XXFear) che mi ha fornito parte del materiale e soprattutto il tester. Questa è la mia homepage dove è possibile trovare una descrizione più dettagliata del mio lavoro: http://ghebol.i.am/

Posizione:	12°
Voti ottenuti:	20

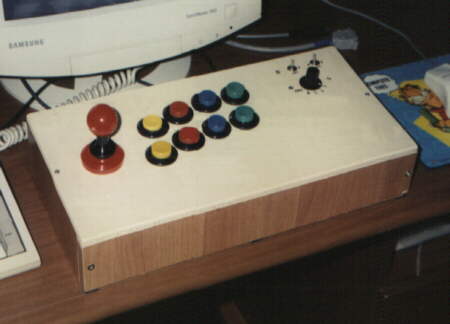

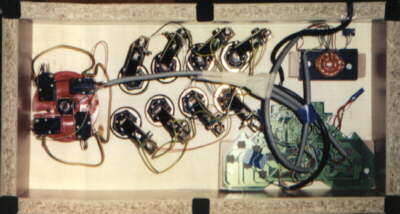

Nome del joystick:	ZAP - Zelig Arcade Power
Nome del Costruttore:	Zelig
Data di costruzione:	29/07/98
Fotografie del Joystick Arcade:

Informazioni addizionali:
Ciao Ugo, finalmente sono riuscito a trovare il tempo di fare qualche foto alla mia "creatura". Ti presento quindi il mio "ZAP - Zelig Arcade Power". Come vedi è un joystick singolo (purtroppo i compagni di gioco scarseggiano da queste parti...) e l'ho costruito utilizzando la scheda di un pad del tipo "keyboard emulator". Il joystick, quindi, si collega sulla porta della tastiera e dispone di 8 tasti liberamente programmabili. Praticamente un mito! La struttura è più semplice della tua (4 pareti di legno e un pannello sopra, anche questo di legno) e l'aspetto estetico non è dei migliori, però funziona alla grande! Ulteriori informazioni, descrizioni e foto del mio lavoro si trovano sulla mia home-page, nella quale ho aggiunto, fra l'altro, anche una sezione dedicata interamente a questo joystick. Home-Page --> http://www.geocities.com/SiliconValley/Peaks/8233

Posizione:	11°
Voti ottenuti:	23

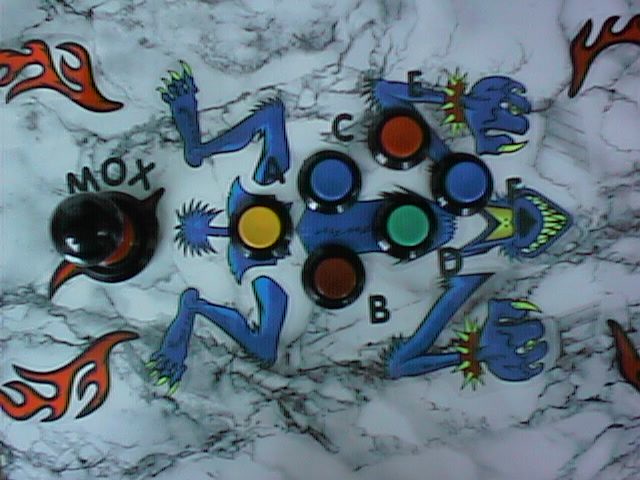

Nome del joystick:	Joy MOX-I Arcade
Nome del Costruttore:	Davide
Data di costruzione:	25/05/98
Fotografie del Joystick Arcade:

Informazioni addizionali:
Ciao Ugo, mi chiamo Davide e ti invio due foto del joy Mox-I arcade che ho costruito seguendo le tue indicazioni. Il joy funziona da dio ed ora quando gioco, mi sembra di essere al bar (la tua idea è stata formidabile). Come puoi vedere io ho optato per i 6 bottoni per giocare anche a Mortal Kombat e Street Fighter 2. Devo confessare che ho avuto molti problemi nella costruzione più che nel collegare i circuiti. Infatti per ora mi manca una scatola decente dove inserire il tutto ma ben presto provvedrerò. Comunque il tutto funziona egregiamente.
